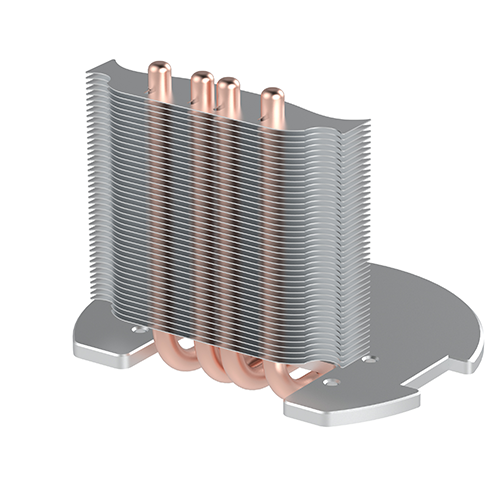

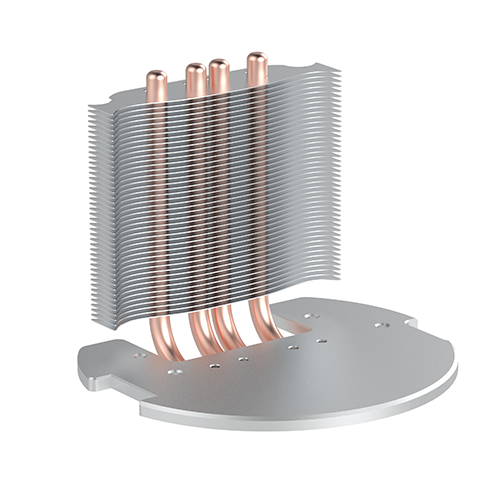

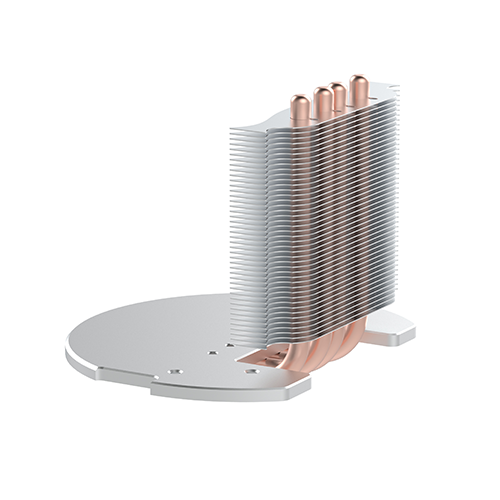

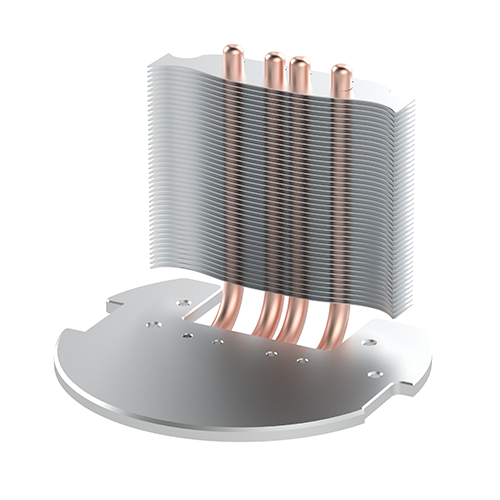

RX614-001-19 4 x Ф6.0 Heat pipe for 120W cooling system

Item No.: RX614-001-19
PN                                                                                                                                                                  RX614-001-19
Description:                                                                                                        4 x  Ф6.0  Heat pipe for 120W Provide Personalized Customized cooling system
Materual :                                                                                                                   Heat pipe copper T2/ Fin :Aluminum 1050 /Base Aluminum 6061
Width:                                                                                                                                                                  80 [3.15]
Height  :                                                                                                                                                            90 [3.54]
Cooling :                                                                                                                                                             Forced
Fin Area mm²                                                                                                                                                 96,609.1 mm²
Heat pipe                                                                                                                                                     Ф6.0  x  4 pieces
Surfaces :                                                                                                                                                            DEGREASED
Apply                                                                                                                                                                 DC Fan  80x80
Qmax(W)                                                                                                                                                              96 ~ 120 W
Starting temperature                                                                                                                                             28 C°
Rth[K/W]                                                                                                                                                          0.067 K/W
Operating Temperatures                                                                                                                                      [-25ºC~125ºC]


Gravity Vector and thermal preformance :
The diameter of heat pipe, sources power and installation position of heat source have significant influence on the performance of heat pipe,
The following curve shows the variation of heat pipe heat dissipation performance in gravity vector

Thermal Performance of bending of heat pipes:
Bending changes the path inside the heat pipe, and at the bending position, the flow of steam and fluid is blocked. The bending radius has great influence on the thermal  performance of heat pipe.
The following is the recommended bending radius for different bending angles when designing.
Dia Bending θ=45 ° Bending  θ=90 ° Bending θ=135 °
Ф4 R = 8mm R = 8mm R = 10mm
Ф5 R = 8mm R = 10mm R = 12mm
Ф6 R = 10mm R = 12mm R = 14mm
Ф8 R = 16mm R = 16mm R = 18mm

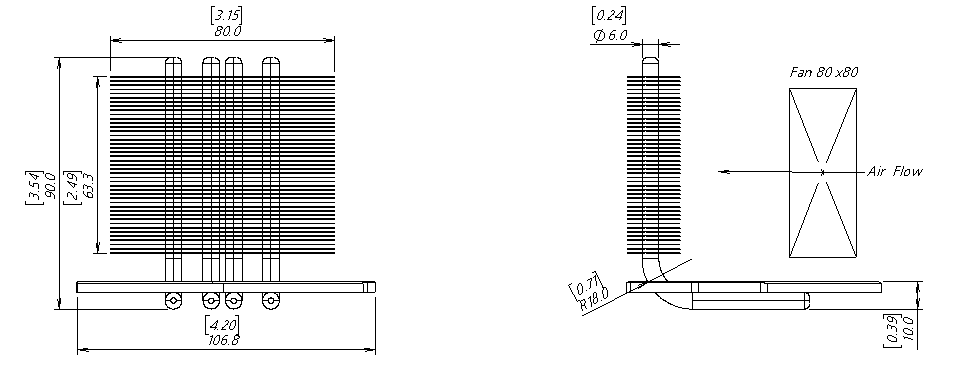

Download Drawing format (such as PDF, CAD)

Thank you for choosing to incorporate the heat pipe cooling  system  series, If you need assistance, Renxin Thermal will support you with:
  • Engineering assistance for product design and manufacturability,
  • Thermal testing assistance for CFD analysis,Heasink / Cooling System Design,
  • Base Price / Lead Time / in Stock
Again thank you, and we look forward to working with you,
For technical information and support   : info@renxin-precision.com
For price / sample details, please contact our Sales Office : sales@renxin-precision.com
